Perfis de aço estrutural são formatos de seção transversal padronizados produzidos a partir de tipos de aço estrutural. Eles são projetados para suportar cargas de flexão, cisalhamento, axiais e torcionais em estruturas de edifícios, pontes, torres e fundações de equipamentos pesados. Em comparação com as seções construídas, os perfis de aço estrutural laminados a quente oferecem propriedades mecânicas consistentes, tolerâncias dimensionais previsíveis e montagem mais rápida.
AÇO YSmantém um grande estoque de perfis de aço estrutural em vários tamanhos, comprimentos e classes de aço. Cada perfil é fornecido com certificados de teste de fábrica e inspeção opcional de terceiros. Esta documentação ajuda os engenheiros a verificar a resistência ao escoamento, a resistência à tração, o alongamento e as propriedades de impacto antes da fabricação.
A família de aços estruturais inclui vários formatos padronizados. Cada perfil possui um comportamento de suporte de carga e um método de conexão específicos. Os tipos mais comuns fornecidos pela YS STEEL estão listados abaixo.
Os perfis de aço são produzidos em uma ampla variedade de tamanhos. A tabela abaixo mostra as faixas típicas de altura, largura e peso para seções fornecidas pela YS STEEL. Estão disponíveis comprimentos personalizados de 6 m a 18 m, e serviços de corte sob medida podem ser organizados.
| Tipo de perfil | Designação Padrão | Faixa de tamanho típica | Faixa de Peso | Aplicativos comuns |
|---|---|---|---|---|

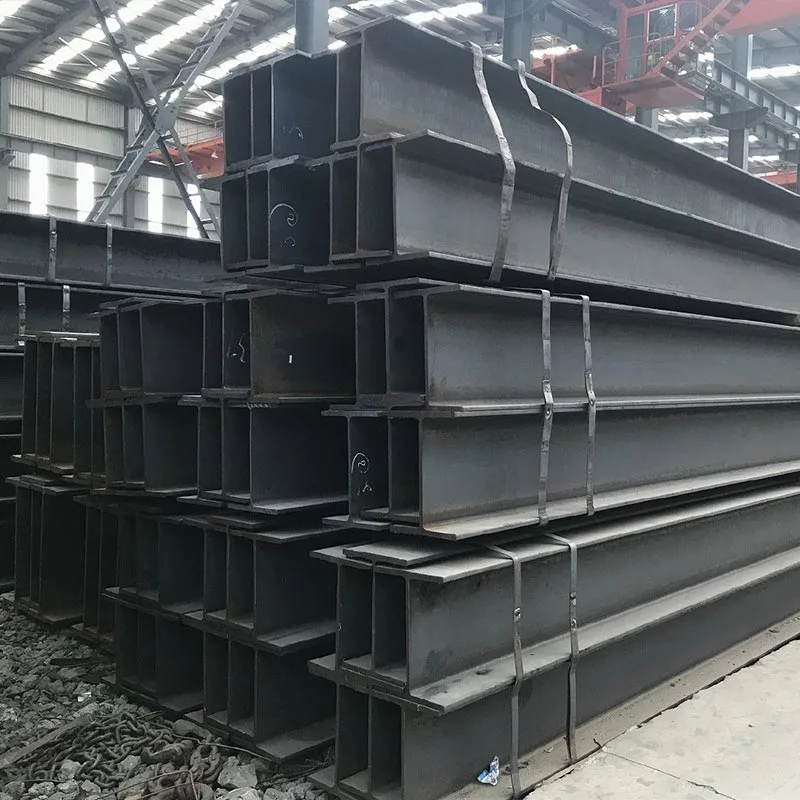

| Feixe H | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm a 1000 mm x 400 mm | 16,7 kg/m a 416 kg/m | Colunas altas, vigas de pontes, estruturas pesadas |

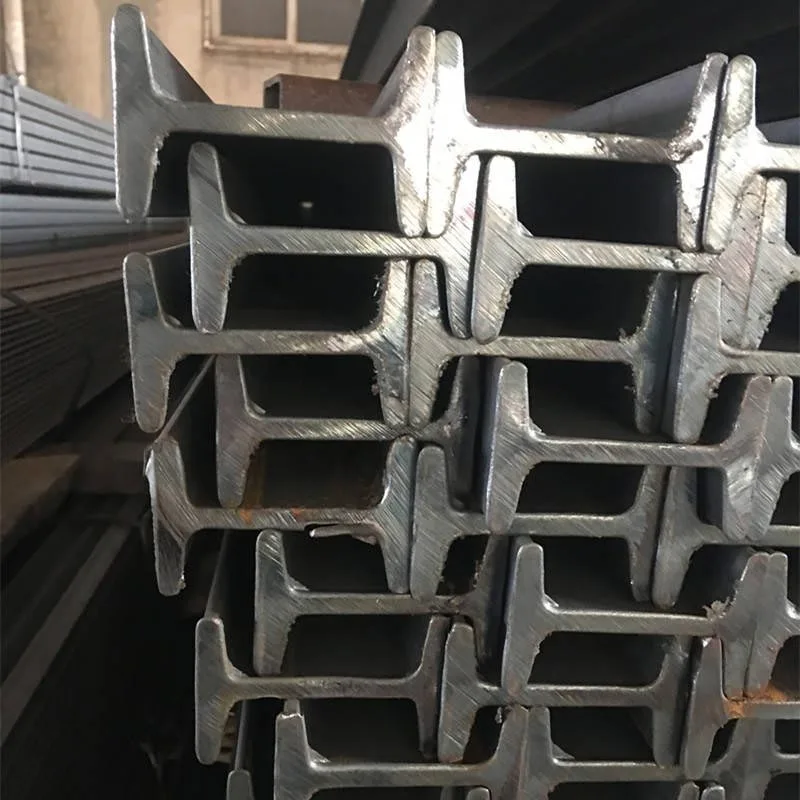

| Feixe I | IPE, IPN | 80 mm a 750 mm de altura | 6,0 kg/m a 224 kg/m | Vigas de piso, monotrilhos, pistas de guindaste |

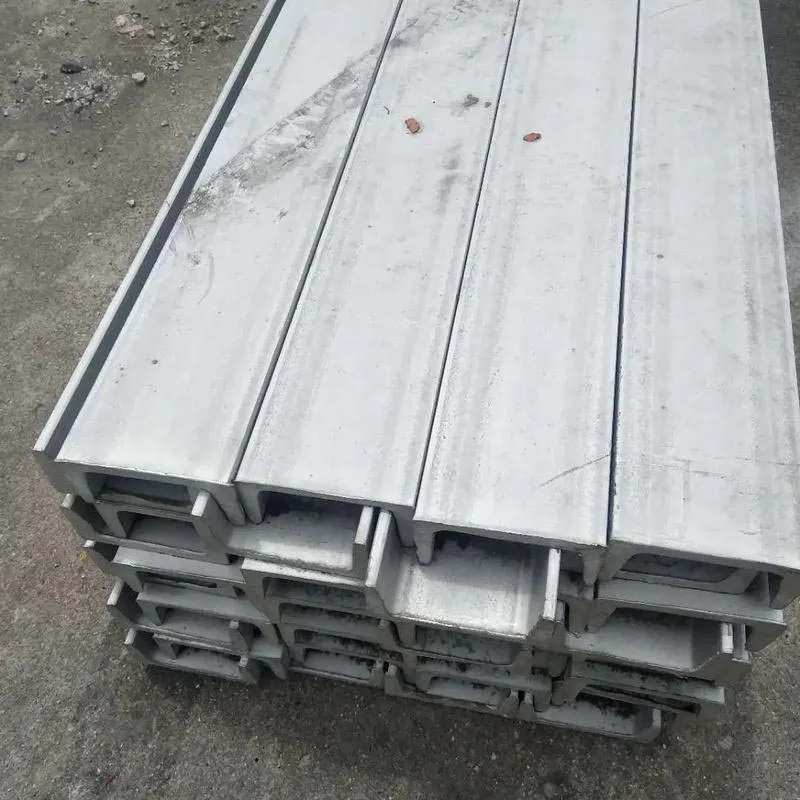

| Canal | UPN, UPE, C | 50 mm a 400 mm de altura | 5,6 kg/m a 104 kg/m | Contraventamentos, grades laterais, terças, seções construídas |
| Ângulo Igual | L | 20 mm x 20 mm x 3 mm a 250 mm x 250 mm x 35 mm | 0,88 kg/m a 128 kg/m | Treliças, conexões, lintéis, suportes |
| Ângulo Desigual | L | 30 mm x 20 mm x 3 mm a 200 mm x 150 mm x 18 mm | 1,12 kg/m a 46,1 kg/m | Suportes, armações, reforços |
| Seção Quadrada Oca | SHS | 20 mm x 20 mm x 2 mm a 400 mm x 400 mm x 20 mm | 1,05 kg/m a 238 kg/m | Colunas, estruturas arquitetônicas, bases de máquinas |
| Seção Oca Retangular | RHS | 50 mm x 25 mm x 2,5 mm a 500 mm x 300 mm x 20 mm | 2,72 kg/m a 239 kg/m | Armações de portais, treliças, vigas estruturais |
| Seção Circular Oca | CHS | 21,3 mm de diâmetro externo x 2,0 mm a 610 mm de diâmetro externo x 20 mm | 0,95 kg/m a 291 kg/m | Pilhas, colunas, corrimãos, estruturas espaciais |
A YS STEEL fornece perfis de aço estrutural em aço carbono, aço de alta resistência e baixa liga e aço intemperizado. A escolha da classe depende da carga, temperatura, ambiente de corrosão e requisitos de soldabilidade. A tabela abaixo resume os graus comuns e suas propriedades mecânicas.
| Classe de aço | Padrão | Min. Força de rendimento (MPa) | Resistência à tração (MPa) | Alongamento (%) | Teste de Impacto |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | Opcional |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | Opcional |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Opcional |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20ºC / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20ºC / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20ºC / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | Opcional |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Opcional |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20ºC / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20ºC / 34J |
Diferentes mercados utilizam diferentes padrões dimensionais e materiais. A tabela abaixo mostra padrões comuns que se aplicam a perfis laminados a quente.
| Região/Organismo Padrão | Principais Padrões | Notas típicas | Gama de produtos coberta |
|---|---|---|---|
| Estados Unidos/ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Flange larga, vigas I, canais, ângulos, estacas pranchas |
| Europa/CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, seções ocas |
| Japão / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | Vigas H, vigas I, canais, ângulos, estacas pranchas |
| China/GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Vigas H laminadas a quente, vigas I, canais, ângulos |
| Internacional / ISO | Série ISO 657 | Fé 360, Fé 510 | Perfis de aço laminados a quente |
A precisão dimensional afeta o ajuste, o tempo de soldagem e o desempenho estrutural. YS STEEL segue os limites de tolerância definidos pela ASTM A6/A6M, EN 10034, EN 10210-2 e GB/T 706. Os principais parâmetros de tolerância estão listados abaixo.
Os perfis de aço podem ser fornecidos nas seguintes condições de superfície:
Esses perfis atendem a uma ampla gama de finalidades estruturais e arquitetônicas. A YS STEEL forneceu perfis para projetos nos seguintes setores:
Ao preparar uma requisição de material, os engenheiros devem incluir os seguintes parâmetros:
A YS STEEL fornece perfis de aço estrutural com prazos de entrega confiáveis e rastreabilidade total. Cada remessa inclui identificação de número de aquecimento, certificados de teste de moinho e relatórios de inspeção dimensional. A empresa pode fornecer seções cortadas no comprimento, extremidades perfuradas ou cortadas e embalagens personalizadas para exportação em contêineres. Com estoque multipadrão cobrindo especificações ASTM, EN, JIS e GB, a YS STEEL ajuda os clientes a consolidar as aquisições e reduzir o risco da cadeia de suprimentos.
P: Qual é a diferença entre uma viga H e uma viga I?
UM:As vigas H têm flanges mais largas e uma alma mais espessa em comparação com as vigas I da mesma altura. As superfícies dos flanges das vigas H são quase paralelas, o que facilita as conexões aparafusadas. As vigas I têm flanges cônicas e são mais eficientes para flexão em uma direção, mas apresentam menor resistência à flambagem por torção lateral. As vigas H são comumente usadas como colunas e membros de flexão axial combinados, enquanto as vigas I são frequentemente selecionadas para vigas simplesmente apoiadas e vigas de guindaste. A YS STEEL fornece ambos os tipos com tabelas detalhadas de propriedades de seção para comparação.
P: Qual tipo de aço deve ser usado para estruturas resistentes a terremotos?
UM:Para aplicações sísmicas, os engenheiros geralmente selecionam classes com limite de escoamento especificado entre 345 MPa e 450 MPa, como ASTM A992, A572 Gr.50, S355J2 ou Q355B. Essas classes oferecem uma relação rendimento/tração equilibrada e boa ductilidade. O A992 foi projetado especificamente para seções de flange larga usadas em estruturas de construção e tem uma relação rendimento/tração máxima de 0,85. Para ligações de momento soldadas em zonas sísmicas, as propriedades de tenacidade e espessura também podem ser especificadas. A YS STEEL pode fornecer perfis com testes de impacto Charpy a -20°C ou -40°C quando necessário.
P: A YS STEEL pode fornecer corte, perfuração e preparação final personalizados?
UM:Sim. YS STEEL oferece processamento de valor agregado, incluindo corte no comprimento, corte em esquadria, perfuração, entalhe, coping e preparação de solda. As instalações de processamento podem lidar com vigas H de até 1.000 mm de altura e seções ocas de até 610 mm de diâmetro. A preparação personalizada da placa final e a curvatura também podem ser organizadas para projetos específicos. Desenhos de fabricação e relatórios de tolerância são fornecidos antes do envio.
P: Que documentação é fornecida com os perfis de aço estrutural?
UM:Cada pedido da YS STEEL inclui o certificado de teste do moinho, que registra o número de calor, a composição química, os resultados dos testes mecânicos e a conformidade com os padrões. Documentos adicionais, como certificados EN 10204 3.1 ou 3.2, relatórios de inspeção dimensional e autorizações de inspeção de terceiros estão disponíveis mediante solicitação. Para pedidos de exportação, listas de embalagem, conhecimentos de embarque e certificados de origem são preparados de acordo com as exigências do país de destino.
P: Qual é o preço dos perfis de aço estrutural e o que afeta o custo unitário?
UM:O preço unitário geralmente é baseado no peso teórico por metro multiplicado pelo preço base específico da classe. Os fatores que influenciam o custo incluem o tipo de aço selecionado, tipo de perfil, tamanho da seção, quantidade, tolerância de comprimento, tratamento de superfície e prazos de entrega. Os preços de mercado do tarugo e da sucata de aço também afetam a cotação final. YS STEEL fornece cotações transparentes com detalhamento de custos de material, processamento e frete. Para pedidos em contêineres, o agrupamento ideal e o planejamento de pacotes ajudam a reduzir as despesas de envio.
