Fabricante de cabos de aço para soluções de elevação duráveis ​​e confiáveis

O cabo de aço é um dos componentes de suporte de carga mais críticos usados ​​em aplicações de elevação, aparelhamento, mineração, marinha, construção e industriais. NoAÇO YS, fabricamos cabos de aço sob rigoroso controle de qualidade para atender aos padrões ASTM, EN, ISO e GB/T. Nossos produtos cobrem diâmetros de 1,5 mm a 160 mm, resistência à tração de até 2.160 MPa e acabamentos de superfície incluindo aço brilhante, galvanizado e inoxidável. Se você precisa de uma construção compacta 6x19 para elevação geral ou de um cabo 6x36 altamente flexível para operações com guindastes e guinchos, o YS STEEL oferece desempenho consistente, longa vida útil e rastreabilidade total. Cada lote é testado quanto à carga de ruptura, resistência à fadiga e precisão dimensional antes do envio.

Especificações Técnicas

Os seguintes parâmetros técnicos definem nossa linha padrão de cabos de aço. Construções personalizadas estão disponíveis para OEM e projetos especiais.

Tipos de Construção e Propriedades Gerais

• 6x7:6 fios, cada um com 7 fios; baixa flexibilidade, alta resistência à abrasão; adequado para linhas de sustentação, cordame estático e cargas em linha reta.
• 6x19:6 fios, cada um com 19 fios; flexibilidade média, alta resistência ao esmagamento; amplamente utilizado para elevação, içamento, linhas de guincho e engenharia geral.
• 6x36:6 fios, cada um com 36 fios; alta flexibilidade, boa resistência à fadiga; ideal para cabos de guindaste, talhas de lança e aplicações com múltiplas curvaturas de roldanas.
• 6x37:6 fios, cada um com 37 fios; semelhante a 6x36, mas com disposição de fios ligeiramente diferente; usado em elevadores, linhas de perfuração e elevação industrial.
• 8x19:8 fios, cada um com 19 fios; alta flexibilidade e operação suave; comum para cabos de elevador e aplicações de alta velocidade.
• 35x7:35 fios, cada um com 7 fios; design resistente à rotação; usado para guindastes de torre e içamento de peça única onde a rotação do cabo deve ser controlada.
• Cordas compactadas:6xK36WS, 8xK26WS e similares; superfície mais lisa, maior resistência à fadiga e menor desgaste das polias.

Opções principais

• FC (núcleo de fibra):Núcleo em polipropileno ou sisal; peso mais leve, mais flexível, mas menor resistência ao esmagamento.
• IWRC (núcleo de cabo de aço independente):Um núcleo de cabo de aço separado; maior resistência, melhor estabilidade dimensional e maior resistência ao esmagamento.
• WSC (núcleo de fio):Um núcleo de fita única; oferece equilíbrio entre flexibilidade e suporte estrutural.
• Núcleo Sintético:Núcleo de polímero de alto desempenho; reduz o peso e melhora a fadiga de flexão em certos ambientes marinhos.

Acabamento de superfície e proteção contra corrosão

• Brilhante (autocolorido):Não revestido, lubrificado durante a produção; para ambientes internos e de baixa corrosão.

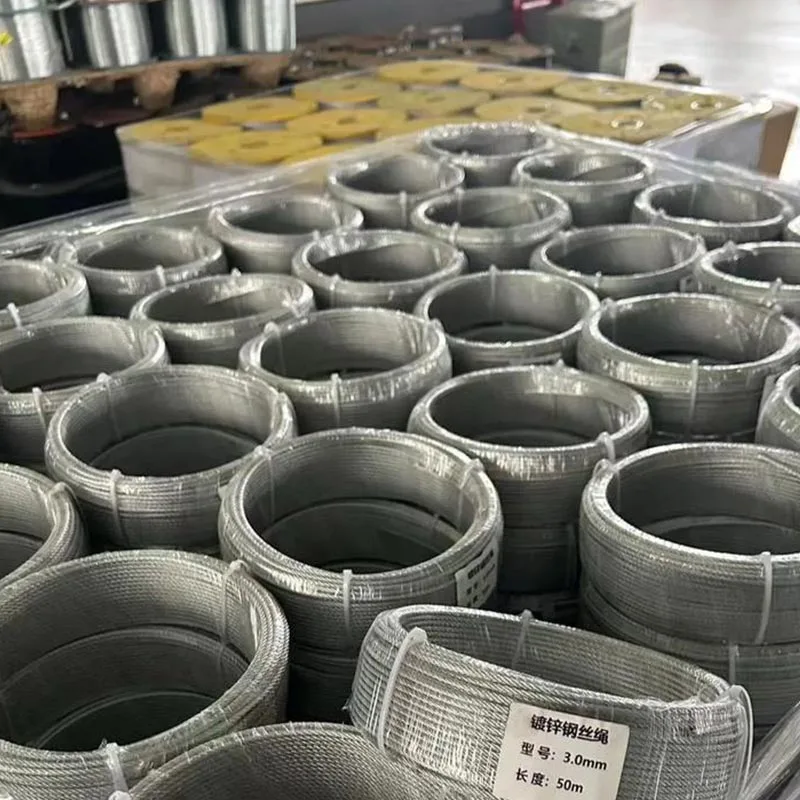

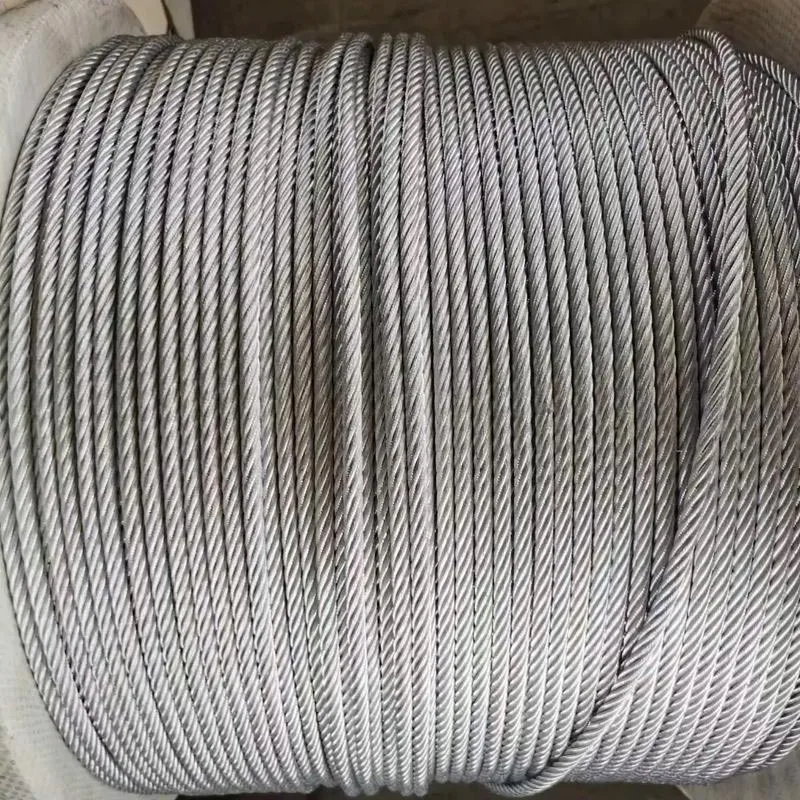

• Galvanizado:Imersão a quente ou eletrogalvanizado; Revestimento de zinco Classe A ou Classe B para exposição externa e marítima.
• Aço inoxidável:AISI 304, 316 ou 316L; excelente resistência à corrosão para uso químico, alimentício e offshore.
• Liga de zinco-alumínio revestida:Maior resistência à corrosão em comparação com a galvanização padrão; adequado para atmosferas agressivas.

Propriedades Mecânicas e Cargas de Ruptura

As tabelas abaixo mostram valores típicos para cabos padrão YS STEEL. Os valores reais podem variar ligeiramente dependendo do tipo de núcleo, lubrificação e lote de fabricação específico. Consulte sempre o certificado da fábrica fornecido com cada remessa.

Tabela 1: Cabo de aço IWRC 6x19 – Diâmetro nominal, peso e carga mínima de ruptura (grau de tração 1770 MPa)

Tabela 2: Cabo de aço IWRC 6x36 – Diâmetro nominal, peso e carga mínima de ruptura (grau de tração 1960 MPa)

A YS STEEL também fornece cabos com graus de tração de 1570 MPa, 1770 MPa, 2160 MPa e construções de fios compactados. Classes de tração mais altas oferecem maior carga de ruptura para o mesmo diâmetro, mas podem reduzir a vida útil à fadiga por flexão. Nossa equipe de engenharia pode ajudar a selecionar o equilíbrio ideal para sua aplicação.

Aplicativos comuns

Os cabos de aço são usados ​​sempre que cargas pesadas precisam ser levantadas, puxadas, fixadas ou apoiadas. A construção e o diâmetro específicos dependem da magnitude da carga, do número de roldanas, do tamanho do tambor, da velocidade e da exposição ambiental. Na YS STEEL, atendemos setores que incluem:

• Elevação e içamento:Pontes rolantes, guindastes de pórtico, guindastes de lança, talhas elétricas e blocos de corrente manuais.
• Marítimo e offshore:Cabos de amarração, cabos de reboque, cabos de arrasto, cabos de ancoragem e equipamentos de bordo.
• Mineração:Içamento de eixos, cabos de equilíbrio, cabos guia e draglines em minas subterrâneas e de superfície.
• Construção:Guindastes de torre, guindastes móveis, bate-estacas e cabos de suporte temporário.
• Petróleo e gás:Linhas de perfuração, linhas de areia, linhas de guincho e cabos de manutenção de poços.
• Elevadores e escadas rolantes:Cordas de suspensão, cordas reguladoras e cordas de compensação.
• Teleféricos aéreos:Cordas de esteira, cordas de transporte e cordas de tensão para transporte de passageiros e materiais.
• Serviços públicos e silvicultura:Cabos de guincho, cabos de deslizamento e cabos de tração de linhas de transmissão.

Como selecionar o cabo de aço correto

A seleção do cabo de aço correto requer uma avaliação cuidadosa de vários fatores. Usar a construção errada pode levar a falhas prematuras, aumento do tempo de inatividade e sérios riscos de segurança. A YS STEEL recomenda o seguinte processo de seleção:

• Determine a carga de trabalho:Calcule a carga estática máxima que a corda deve suportar. Inclui forças dinâmicas de aceleração, choque e vento.
• Aplique o fator de segurança apropriado:Para aplicações de elevação, é comum um fator de segurança mínimo de 5:1. Para pessoal de içamento, é necessário 8:1 ou 10:1. Consulte os regulamentos aplicáveis, como ASME B30, EN 13000 ou ISO 4308.
• Selecione a construção:Se o cabo passar por muitas roldanas ou tambores pequenos, escolha uma construção flexível como 6x36 ou 8x19. Se a carga for principalmente estática ou o cabo sofrer alto desgaste superficial, 6x7 ou 6x19 pode ser melhor.
• Escolha o núcleo:O IWRC é recomendado para cargas pesadas, enrolamento de tambor multicamadas e condições de alto esmagamento. FC é adequado para cargas mais leves e raramente dobrado em torno de roldanas.
• Combine o acabamento da superfície com o ambiente:Use aço galvanizado ou inoxidável para exposição externa, marítima ou química. O acabamento brilhante é aceitável em ambientes internos limpos e secos.
• Verifique as dimensões do tambor e da polia:A relação D/d mínima (diâmetro do tambor ou da roldana dividido pelo diâmetro do cabo) normalmente deve ser de 20:1 a 25:1 para cabos 6x19 e 6x36. Razões mais baixas reduzem a vida útil à fadiga por flexão.
• Confirme o comprimento e as terminações finais:Solicite o comprimento correto da bobina e especifique quaisquer acessórios finais. YS STEEL pode pré-cortar comprimentos e instalar soquetes ou acessórios estampados.

Perguntas frequentes

Qual é a diferença entre cabos de aço 6x19 e 6x36?

A construção 6x19 possui 6 fios, cada um feito de 19 fios, resultando em menos fios externos, porém maiores. Isto proporciona boa resistência à abrasão e ao esmagamento, mas flexibilidade moderada. É melhor para içamento geral, cabos de guincho e aplicações onde o cabo passa por menos roldanas ou em velocidades mais lentas. A construção 6x36 usa 6 fios com 36 fios menores cada. Os arames menores tornam o cabo mais flexível e mais capaz de resistir à fadiga por flexão ao passar sobre múltiplas roldanas ou tambores de pequeno diâmetro. No entanto, os fios externos mais finos são mais suscetíveis ao desgaste superficial e à corrosão. Se a sua aplicação envolve dobras frequentes, altas velocidades de linha ou numerosas roldanas, 6x36 geralmente é a melhor escolha. YS STEEL estoca construções em múltiplos diâmetros e acabamentos superficiais.

Como determino a carga mínima de ruptura para minha aplicação em cabos de aço?

A carga mínima de ruptura, também chamada de resistência à ruptura, é a força necessária para romper um novo cabo em um teste de tração direta. Para selecionar um cabo, primeiro calcule a carga máxima de trabalho que sua aplicação irá impor. Em seguida, multiplique essa carga pelo fator de segurança exigido. Por exemplo, se a sua carga máxima for 2.000 kg e o fator de segurança for 5:1, o cabo deverá ter uma carga mínima de ruptura de pelo menos 10.000 kg. Compare este valor com a tabela do fabricante para a construção específica e o grau de tração. YS STEEL fornece tabelas de carga de ruptura para todos os cabos padrão. Sempre use a carga de ruptura mínima mostrada no certificado do moinho em vez de um valor aproximado calculado. Se o cabo for usado para dobrar roldanas, você também deve verificar o ângulo de desvio e a relação D/d para evitar falha prematura por fadiga.

Que tipo de núcleo devo escolher: núcleo de fibra ou IWRC?

O núcleo suporta os fios e ajuda a manter a forma da seção transversal do cabo durante a flexão e sob carga. Um núcleo de fibra é mais leve, mais flexível e oferece melhor absorção de choque, mas tem menor resistência ao esmagamento e pode deformar-se sob alta pressão ou enrolamento multicamadas. Um núcleo de cabo de aço independente, ou IWRC, é um cabo de aço menor usado como núcleo. Ele aumenta a carga de ruptura em cerca de 7% a 10% em comparação com o cabo com núcleo de fibra do mesmo diâmetro, melhora a estabilidade dimensional e resiste ao esmagamento quando enrolado em múltiplas camadas em um tambor. O IWRC é recomendado para levantamento pesado, guindastes, cabos de escavadeiras e qualquer aplicação com alta pressão de rolamento. O núcleo de fibra é adequado para linhas estáticas, talhas para serviços leves e aplicações onde o peso é uma preocupação. A YS STEEL pode fornecer ambos os tipos de núcleo para a maioria das construções.

Devo usar cabo de aço galvanizado ou inoxidável?

A escolha depende do ambiente operacional e da resistência à corrosão necessária. Os cabos de aço galvanizado têm um revestimento de zinco que protege o aço da ferrugem em ambientes externos, úmidos ou levemente corrosivos. É mais econômico que o aço inoxidável e oferece alta resistência. A galvanização por imersão a quente fornece uma camada de zinco mais espessa do que a eletrogalvanização. O cabo de aço inoxidável, normalmente grau 304 ou 316, oferece resistência superior à corrosão e é usado em aplicações marítimas, químicas, de processamento de alimentos e offshore. O aço inoxidável tem menor resistência do que o cabo de aço com alto teor de carbono do mesmo diâmetro, portanto, você pode precisar de um diâmetro maior para atingir a mesma carga de ruptura. A YS STEEL fornece opções de aço brilhante, galvanizado e inoxidável para cobrir uma ampla gama de ambientes. Para imersão em água salgada, recomenda-se aço inoxidável 316 ou corda fortemente galvanizada.
