Fabricante confiável de acessórios de montagem solar para compradores globais

AÇO YSprojeta seus acessórios de montagem solar para compatibilidade com vários perfis de trilhos e espessuras de estrutura de módulo. Esteja você instalando em um telhado metálico trapezoidal, chapa ondulada, costura vertical ou telhado plano de concreto, a linha de acessórios inclui kits pré-montados que reduzem o tempo de mão de obra e minimizam o risco de falta de peças no local.

Componentes principais de um sistema completo de montagem solar

Um sistema de montagem bem projetado inclui mais do que apenas trilhos e grampos. Cada acessório desempenha um papel específico na fixação dos painéis, na gestão do movimento térmico, na manutenção da continuidade elétrica e na proteção da superfície do telhado. Abaixo está uma análise dos acessórios de montagem solar mais importantes da YS STEEL.

1. Trilhos de montagem de alumínio

Os trilhos formam a principal estrutura de suporte horizontal ou vertical para módulos fotovoltaicos. YS STEEL oferece trilhos de alumínio extrudado em ligas 6005-T5 e 6063-T6 com acabamento anodizado transparente ou preto. Os canais aceitam porcas deslizantes ou parafusos em T, permitindo que os instaladores posicionem os grampos em qualquer lugar ao longo do trilho sem perfurar. Os comprimentos padrão incluem 2,1 m, 3,3 m, 4,2 m e 6,0 m, com corte personalizado disponível mediante solicitação. Cada perfil de trilho é projetado para minimizar a deflexão sob carga, mantendo ao mesmo tempo um design leve que reduz os custos de transporte e manuseio.

As principais vantagens dos trilhos YS STEEL incluem canais integrados de gerenciamento de fios, guias de medição pré-marcadas e tampas de extremidade que protegem contra arestas vivas. O canal superior é compatível com a maioria dos grampos intermediários e finais, enquanto o canal inferior aceita pés em L, emendas e terminais de aterramento. Para áreas costeiras de alta corrosão, a YS STEEL oferece anodização de nível marítimo com espessura de revestimento mínima de 15 mícrons.

2. Grampos intermediários e grampos finais

Os grampos intermediários fixam dois módulos adjacentes segurando as bordas da estrutura entre os painéis. Os grampos finais seguram o módulo mais externo em cada linha. A YS STEEL fabrica ambos os tipos em alumínio extrudado com ferragens em aço inoxidável. Os corpos dos grampos estão disponíveis em prata ou preto para combinar com a estética do trilho e da estrutura do módulo. As placas superiores ajustáveis ​​acomodam espessuras de estrutura de 30 mm a 50 mm, cobrindo a maioria dos módulos fotovoltaicos convencionais.

Cada braçadeira intermediária inclui um parafuso T pré-montado, arruela plana, arruela de pressão e porca sextavada. O parafuso T desliza para dentro do canal do trilho e gira 90 graus para travar no lugar. Este design permite a instalação por uma só pessoa e reduz a chance de queda de ferragens no telhado. A superfície de fixação apresenta uma borda serrilhada que penetra na estrutura do módulo para uma ligação mecânica segura, ao mesmo tempo que permite a expansão térmica ao longo do eixo do trilho.

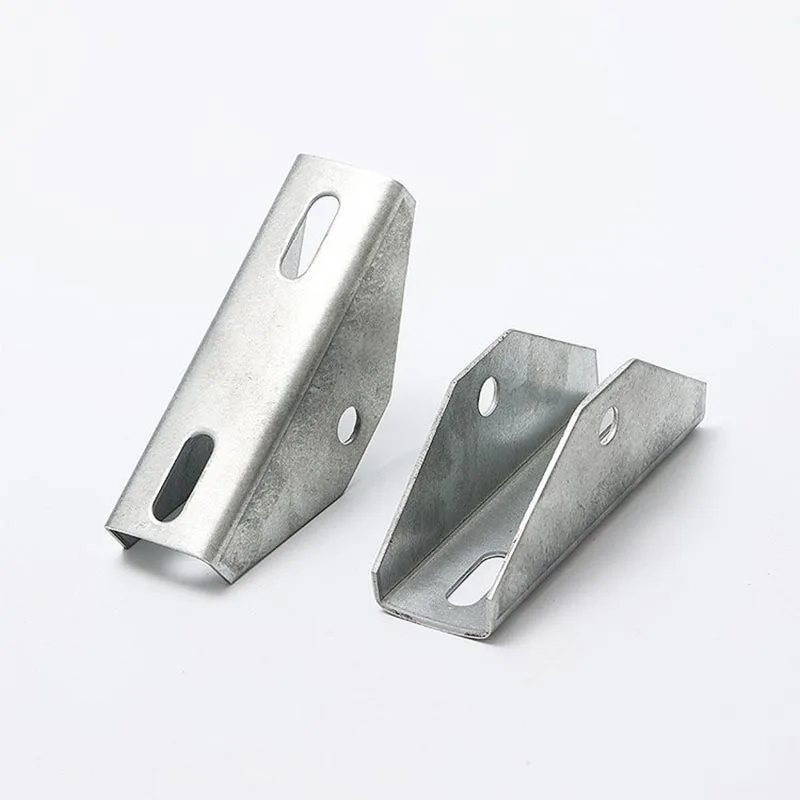

3. Anexos de telhado e pés em L

As fixações do telhado conectam o sistema de trilhos à estrutura do edifício. YS STEEL oferece pés em L, espaçadores, minitrilhos e pernas inclináveis ​​para diferentes tipos de telhado. Os pés em L são comumente usados ​​​​em telhados inclinados de telha, onde os parafusos penetram diretamente nas vigas. A base do pé L inclui furos pré-perfurados para parafusos M8 ou 5/16 de polegada, enquanto o flange vertical é aparafusado ao canal do trilho. Os espaçadores elevam o trilho acima da superfície do telhado para melhorar o fluxo de ar e permitir o movimento térmico.

Para telhados trapezoidais metálicos, a YS STEEL fornece parafusos autoperfurantes com arruelas de borracha EPDM que vedam a penetração. Os telhados com costura vertical usam grampos não penetrantes que prendem o perfil da costura sem fazer furos. Telhados planos de concreto usam sistemas de lastro com pernas de inclinação ajustáveis ​​de 5 a 30 graus. Todas as fixações para telhado estão disponíveis em alumínio ou aço galvanizado a quente, dependendo dos requisitos de carga e da exposição ambiental.

4. Componentes de aterramento e ligação

Os acessórios de aterramento garantem que todas as peças metálicas do conjunto fotovoltaico mantenham a continuidade elétrica e dissipem com segurança as correntes de falha. Os clipes de aterramento YS STEEL são projetados para perfurar a camada anodizada do trilho e da estrutura do módulo, criando uma ligação confiável de metal com metal. Isto elimina a necessidade de fios de aterramento de cobre separados e reduz o tempo de instalação em até 40%.

Os terminais de aterramento são fixados ao trilho com um parafuso de fixação ou parafuso e aceitam um condutor de cobre nu de 6 AWG a 2 AWG. As alças são feitas de cobre estanhado ou alumínio com ferragens de aço inoxidável. Para emendas de trilhos, a YS STEEL fornece kits de emenda que unem duas seções de trilhos e mantêm a continuidade elétrica. Todos os componentes de aterramento atendem aos padrões UL 2703 e IEC 62561 para ligação de baixa resistência.

5. Kits de rufo e impermeabilização

As penetrações no telhado são a fonte mais comum de vazamentos de água em instalações solares. Os kits de rufos YS STEEL incluem placas de rufos de alumínio ou aço inoxidável, juntas de borracha EPDM e mangas de compressão que vedam em torno de parafusos de fixação e ganchos de telhado. O rufo é projetado para deslizar sob a camada superior da telha enquanto a borda inferior se sobrepõe à telha abaixo, direcionando a água para longe da penetração.

Cada kit de flash é testado quanto à resistência à água sob condições simuladas de chuva e neve. A junta EPDM mantém a flexibilidade de -40°C a 120°C, garantindo uma vedação hermética em todos os climas. O flashing está disponível em vários tamanhos para corresponder aos diâmetros comuns dos parafusos de fixação e ao espaçamento dos ganchos de telhado. Para telhados de telhas, a YS STEEL oferece rufos de substituição de telhas que combinam com o contorno de telhas curvas e planas.

6. Fixadores e Hardware

Os fixadores podem ser pequenos, mas suportam toda a carga estrutural do painel solar. A YS STEEL fornece parafusos, porcas, arruelas e parafusos em T de aço inoxidável nas classes A2-70 e A4-80 para ambientes marítimos. Todos os fixadores roscados são fornecidos com revestimento antigripante ou composto de travamento de rosca pré-aplicado para evitar escoriações e afrouxamentos sob vibração.

Os tamanhos dos parafusos variam de M6 a M12, com comprimentos de 16 mm a 60 mm. Os parafusos T estão disponíveis em M8 e M10 para corresponder à largura do canal do trilho. As porcas sextavadas e flangeadas incluem faces serrilhadas que resistem ao afrouxamento por vibração. As arruelas incluem tipos de vedação plana, de mola e com ligação EPDM. Cada lote de fixadores é rastreável ao seu certificado de material, garantindo resistência à tração e resistência à corrosão consistentes.

7. Acessórios para gerenciamento de cabos

O gerenciamento adequado dos cabos evita que os fios se esfreguem nas bordas afiadas dos trilhos e mantém a aparência limpa do conjunto. Os clipes de cabo YS STEEL se encaixam no canal do trilho e prendem os cabos fotovoltaicos com segurança. Os clipes são feitos de náilon ou alumínio estabilizado contra UV e aceitam diâmetros de cabo de 4 mm a 8 mm. Abraçadeiras de aço inoxidável e mangas de proteção de borda também estão disponíveis para feixes que correm ao longo do trilho.

Bandejas de cabos e conduítes podem ser instalados ao longo do trilho para rotear home runs DC. YS STEEL oferece bandejas de encaixe que não requerem ferramentas e podem ser reposicionadas durante a instalação. Todos os acessórios de gerenciamento de cabos são classificados para exposição externa aos raios UV e operam em temperaturas de -40°C a 85°C.

Parâmetros detalhados do produto

As tabelas abaixo fornecem dados técnicos específicos para acessórios de montagem solar YS STEEL. Use esses parâmetros para verificar a compatibilidade com as especificações do seu projeto e códigos de construção locais.

Especificações de material e acabamento

Dados de desempenho mecânico e elétrico

Guia de dimensão e compatibilidade

Todos os dados dimensionais estão sujeitos a tolerâncias de fabricação padrão de ±0,5 mm para extrusões de alumínio e ±0,3 mm para componentes usinados. YS STEEL fornece desenhos dimensionais completos e arquivos CAD 3D para cada acessório mediante solicitação.

Como selecionar

A escolha dos acessórios corretos depende do tipo de telhado, das dimensões do módulo, das cargas locais de vento e neve e do método de aterramento necessário. Um processo de seleção sistemático reduz erros de campo e garante que o sistema passe na inspeção sem problemas.

• Passo 1: Confirme o perfil do trilho.A YS STEEL oferece trilhos YS35, YS40 e YS50 com diferentes larguras de canal e capacidades de carga. Combine o tamanho da braçadeira e do parafuso T com o canal do trilho.
• Etapa 2: Meça a espessura da estrutura do módulo.A maioria dos módulos fotovoltaicos possui alturas de estrutura entre 30 mm e 40 mm. Selecione grampos intermediários e finais com uma faixa de fixação que cubra a dimensão real da estrutura sem folga excessiva.
• Etapa 3: Identifique o método de fixação do telhado.Para telhados de telha, use pés em L com parafusos rufos e lag. Para telhados metálicos, use parafusos autoperfurantes ou grampos de costura verticais. Para telhados planos, use pernas basculantes com lastro.
• Etapa 4: Determine a estratégia de aterramento.Se o trilho e os grampos estiverem listados na UL 2703 como um sistema de ligação combinado, os grampos de aterramento poderão ser suficientes. Caso contrário, instale terminais de aterramento e fio de cobre dedicados.
• Etapa 5: Considere expansão e contração.Longos trilhos requerem juntas de dilatação a cada 12 a 15 metros. Use kits de emenda com uma pequena folga para permitir o movimento térmico sem estresse.
• Etapa 6: adicione gerenciamento de cabos.Planeje a rota do cabo CC antes de instalar os painéis. Encaixe os clipes de cabo no canal do trilho a cada 50 cm para evitar flacidez e abrasão.

AÇO YS fornece uma revisão gratuita de engenharia de pré-venda para cada projeto. Envie a folha de dados do módulo, a planta do telhado e a zona local de vento/neve, e a equipe retornará uma lista completa de materiais com os acessórios de montagem solar corretos.

Melhores práticas de instalação

Mesmo os melhores acessórios podem falhar se instalados incorretamente. Siga estas práticas recomendadas para garantir um sistema seguro e duradouro.

• Controle de torque:Use uma chave dinamométrica calibrada para todos os fixadores de aço inoxidável. O aperto excessivo pode danificar as roscas ou quebrar os componentes de alumínio. O aperto insuficiente causa conexões soltas e aumento da resistência elétrica.
• Alinhamento ferroviário:Verifique se todos os trilhos estão paralelos e nivelados antes de apertar as braçadeiras. Um trilho desalinhado pode forçar os módulos para fora do plano e criar pontos de tensão na estrutura.
• Instalação intermitente:Sempre deslize a borda superior do rufo sob a camada de telhas acima da penetração. Nunca confie apenas no selante. O rufo deve fornecer um caminho de água em camadas.
• Verificação de aterramento:Depois de instalar todos os acessórios de aterramento, use um miliohmímetro para verificar a resistência entre a estrutura do módulo e o condutor de aterramento principal. A leitura deve estar abaixo de 0,1 ohm.
• Permissão de movimento térmico:Não aperte totalmente todos os parafusos em um trilho longo até que todo o conjunto esteja montado. Isto permite que o trilho se acomode em sua posição final. Em seguida, aperte todos os fixadores conforme a especificação.
• Proteja as bordas cortadas:Ao cortar trilhos de alumínio no local, rebarbe as pontas cortadas e aplique uma caneta de retoque anticorrosiva ou spray de galvanização a frio. O alumínio bruto exposto pode começar a oxidar e enfraquecer a seção.
• Use a orientação correta do parafuso T:Insira os parafusos T no canal e gire-os 90 graus para que a cabeça fique perpendicular à ranhura. Certifique-se de que o parafuso esteja totalmente assentado antes de apertar para evitar excentricidade.

AÇO YS inclui um manual de instalação impresso com cada kit de acessórios. O manual contém tabelas de torque, recomendações de espaçamento e diagramas passo a passo. Cópias digitais estão disponíveis no site da YS STEEL para técnicos de campo.

Perguntas frequentes

P: Qual é a diferença entre grampos intermediários e grampos finais em acessórios de montagem solar?

UM:Os grampos intermediários ficam entre dois painéis solares adjacentes e prendem as duas estruturas do painel simultaneamente. Eles possuem uma mandíbula de fixação simétrica que aplica pressão em ambos os lados. Os grampos finais fixam o painel mais externo em uma fileira e têm apenas uma superfície de fixação enquanto o outro lado é aparafusado ou deslizado no trilho. Os grampos finais devem resistir a forças de elevação do vento mais elevadas porque seguram a borda livre do conjunto. Os grampos intermediários e finais YS STEEL são testados com o mesmo padrão estrutural, mas o caminho de carga mecânica é diferente. Sempre instale braçadeiras finais no início e no final de cada seção do trilho e use braçadeiras intermediárias entre os painéis.

P: Os acessórios de montagem solar YS STEEL podem ser usados ​​em telhados inclinados e planos?

UM:Sim. O sistema de trilho e braçadeira é universal e funciona em qualquer tipo de telhado. A diferença está no método de fixação do telhado. Para telhados inclinados de telha ou telha, a YS STEEL fornece pés em L com parafusos intermitentes e lag ou ganchos para telhas. Para telhados planos, os mesmos trilhos e braçadeiras são montados em pernas de inclinação ajustáveis ​​ou em suportes com lastro. Para telhados metálicos trapezoidais, parafusos autoperfurantes com arruelas EPDM fixam os pés em L diretamente à chapa metálica. Para telhados com costura vertical, grampos de costura não penetrantes seguram o trilho sem perfurar. Os principais acessórios de montagem solar, como trilhos, braçadeiras intermediárias, braçadeiras finais e terminais de aterramento, permanecem idênticos em todos os tipos de telhado.

P: Como posso saber qual perfil de trilho é adequado para o meu projeto?

UM:O perfil do trilho depende do vão entre as fixações do telhado e das cargas locais de vento e neve. Vãos mais longos requerem um trilho mais alto com maior momento de inércia para limitar a deflexão. O perfil YS STEEL YS35 é adequado para vãos de até 1,2 metros em zonas de carga moderada. O perfil YS40 suporta vãos de até 1,8 metros e é a escolha mais comum para projetos residenciais e comerciais. O perfil YS50 é utilizado para vãos superiores a 1,8 metros ou em regiões com muita neve. A YS STEEL fornece tabelas de carga que mostram o vão máximo permitido para cada perfil sob diferentes pressões de projeto. Envie o endereço do site do seu projeto e o layout da matriz para receber uma recomendação específica.

P: Os clipes de aterramento YS STEEL são suficientes para conformidade com UL 2703 sem fio de cobre adicional?

UM:Sim, quando todo o sistema de montagem, incluindo trilhos, braçadeiras e clipes de aterramento, estiver listado como um único conjunto certificado pela UL 2703, o caminho de ligação integrado será suficiente. Os clipes de aterramento perfuram o revestimento anodizado no trilho e na estrutura do módulo, criando uma ligação elétrica de baixa resistência. Nenhum fio de cobre ou terminal de aterramento separado é necessário para a ligação do módulo na maioria das jurisdições. Contudo, o sistema ainda requer uma conexão direta de um trilho ao condutor principal do eletrodo de aterramento. YS STEEL fornece os documentos de listagem UL 2703 e instruções de instalação que devem ser seguidas exatamente para manter a certificação. Se você misturar componentes de fabricantes diferentes, a listagem UL 2703 poderá não se aplicar e você precisará de um fio de aterramento tradicional.
